Silnik zaczął brać olej, moc jakby uciekła, a na warsztacie padło słowo „cylinder”. Zanim wyobrazisz sobie najgorsze i kosztowny remont, warto zrozumieć, czym ten cylinder właściwie jest, co się w nim psuje i które problemy da się jeszcze wyczyścić, a których żadna chemia nie cofnie.
Co to jest cylinder silnika?
Cylinder silnika to komora, w której porusza się tłok, zamknięta od góry głowicą i tworząca przestrzeń spalania. Jej wewnętrzna ścianka to cienka tuleja albo powłoka na bloku. Tłok, uszczelniony pierścieniami, ślizga się po filmie olejowym, nie po suchym metalu, i to od pary tłok-pierścienie-gładź zależą kompresja, moc oraz zużycie oleju.
Jak zbudowany jest cylinder? Gładź, tuleje mokre i suche
Cylinder to nie zwykła rura. Liczy się przede wszystkim jego wewnętrzna ścianka, czyli gładź, oraz to, czy pracuje ona bezpośrednio w bloku, czy w osobnej tulei. Od tego zależy odbiór ciepła, trwałość i to, czy da się ją wymienić bez wymiany całego bloku.
Gładź cylindra i honowanie

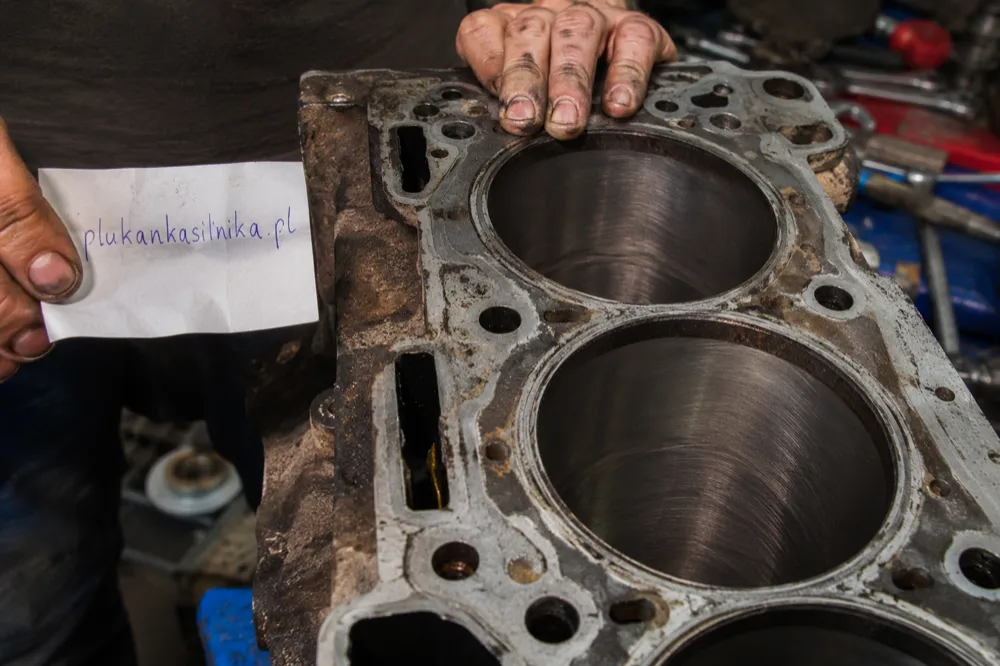

Gładź cylindra powstaje w obróbce zwanej honowaniem, która precyzyjnie ustala średnicę i teksturę ścianki pod pierścienie. Charakterystyczny wzór krzyżowy (crosshatch), czyli przecinające się rowki, nie jest tam dla ozdoby. Te mikroskopijne „doliny” trzymają film olejowy, a ruch tłoka rozprowadza go po ściance. Dzięki temu nie dochodzi do kontaktu metal-metal, a pierścienie zachowują szczelność.
Stosuje się tak zwane plateau honing, czyli dwa etapy: zgrubny robi doliny, a drobny spłaszcza szczyty. Efekt jest przemyślany. Lekko szorstkie szczyty pomagają nowym pierścieniom się dotrzeć, płaskowyże dają trwałą powierzchnię nośną, a doliny nadal magazynują olej. Kąt krzyżowania rys wynosi typowo około 45 stopni. Zbyt stromy wzór słabo trzyma olej, dlatego przy regeneracji nie honuje się „na oko”.
Tuleje: mokre kontra suche
Tuleja to wymienna wkładka tworząca ściankę cylindra, a dzieli się ją na mokrą i suchą według jednego kryterium: kontaktu z płynem chłodzącym. Mokra tuleja styka się z cieczą bezpośrednio, więc ciepło odbiera wprost do układu chłodzenia. Sucha nie ma tego kontaktu, ciasno przylega do bloku i oddaje ciepło przez niego.
| Cecha | Tuleja sucha | Tuleja mokra |
|---|---|---|
| Kontakt z płynem chłodzącym | Brak (przylega do bloku) | Bezpośredni |
| Odbiór ciepła | Przez blok | Wprost do cieczy (lepszy) |
| Grubość ścianki | Cienka wkładka (orientacyjnie 1,5-3 mm) | Grubsza (orientacyjnie 3-6 mm) |
| Wymienność | Trudniejsza | Łatwiejsza |
| Typowe zastosowanie | Silniki lżejsze | Diesle, jednostki mocno obciążone |
Mokre tuleje spotkasz głównie w dieslach i silnikach chodzących ciężko. Łatwiej je wymienić, bo są osobnym elementem, a nie integralną częścią bloku (produkuje je między innymi MAHLE, jeden z czołowych dostawców takich części). Wartości grubości podaję orientacyjnie, bo różnią się między konstrukcjami.
Materiały: żeliwo, Alusil, Nikasil
Ścianka cylindra bywa robiona z różnych materiałów i to nie kwestia mody, tylko kompromisu między wagą, trwałością a kosztem.
| Materiał | Co to jest | Cecha praktyczna |
|---|---|---|
| Żeliwo szare | Klasyczna ścianka lub tuleja | Punkt odniesienia trwałości |
| Alusil | Nadeutektyczny stop aluminium z krzemem (ponad 12% Si); obróbka odsłania twarde kryształy krzemu trzymające olej | Pozwala robić bloki aluminiowe bez tulei; mniej odporny niż żeliwo, tłok wymaga powłoki |
| Nikasil | Powłoka niklu z węglikiem krzemu (SiC) nakładana galwanicznie, potem honowana | Bardzo trwała (wg analiz wielokrotnie ponad żeliwo); tłok bez specjalnej powłoki |
Za co odpowiada cylinder w cyklu czterosuwowym?
Cylinder pełni cztery zadania naraz i dopiero razem dają one działający silnik:
- prowadzi tłok w osi, żeby poruszał się równo, bez bocznego bicia,
- wspólnie z pierścieniami tworzy szczelność, dzięki której sprężana mieszanka nie ucieka do skrzyni korbowej i powstaje kompresja,
- odbiera i rozprowadza ciepło, powietrzem przez żebra w silnikach chłodzonych powietrzem albo cieczą w bloku,
- zamyka komorę spalania, w której gazy pchają tłok w dół i zamieniają spalanie na moment obrotowy.
Kluczową rolę gra tu kompresja. Pierścienie tworzą uszczelnienie na styku z gładzią. Kiedy się zużyją albo zapieką, przepuszczają ciśnienie do skrzyni korbowej, a to oznacza spadek kompresji i mocy. Jeśli niska kompresja pojawia się tylko w jednym cylindrze, to zwykle problem lokalny: przypalony lub wygięty zawór, uszkodzone gniazdo, zużyty pierścień albo uszkodzony tłok. Mechanicy używają prostego testu mokrego: kilka kropli oleju przez otwór po świecy. Jeśli kompresja wtedy rośnie, winne są pierścienie. Jeśli nie drgnie, szukaj problemu w zaworach lub uszczelce pod głowicą. Niska kompresja w dwóch sąsiednich cylindrach to typowo przepalona uszczelka głowicy.
Ile cylindrów ma silnik i po co więcej niż jeden?
Silnik może mieć jeden cylinder, jak w kosiarce, albo kilkanaście, jak w dużych jednostkach, a liczba wynika z kompromisu między mocą, kulturą pracy a rozmiarem. Każdy cylinder to osobny akt spalania. Więcej cylindrów oznacza więcej takich aktów w cyklu, czyli potencjalnie więcej mocy i płynniejszą pracę, bo zapłony rozkładają się równiej.
Z cylindrem wiąże się pojęcie objętości skokowej, czyli przestrzeni „zamiatanej” przez tłok od dolnego do górnego położenia. Suma tych objętości ze wszystkich cylindrów to pojemność silnika, którą znasz z dowodu rejestracyjnego. Popularne jednostki osobowe mają zwykle rzędu kilkuset centymetrów sześciennych na cylinder, ale konkretna wartość zależy od konstrukcji, więc nie ma jednej „średniej” liczby, którą można by tu wpisać jako regułę.
Co niszczy cylinder i gładź? Osady kontra zużycie mechaniczne
Cylinder niszczą dwa różne mechanizmy i to rozróżnienie jest najważniejszą rzeczą w całym tym temacie: osady, które da się w dużej mierze wyczyścić, oraz zużycie mechaniczne materiału, którego nie cofnie żadna chemia. Mylenie tych dwóch spraw prowadzi do rozczarowań, bo ktoś leje płukankę tam, gdzie potrzebna jest już tokarka i rozwiercanie.
| Zjawisko | Co się dzieje | Odwracalne? | Działanie |
|---|---|---|---|
| Osady i werniks w rowkach, zakleszczone pierścienie | Pierścień nie pływa, traci szczelność, pojawia się blow-by i wzrost zużycia oleju | Częściowo tak | Czyszczenie, płukanie, dekarbonizacja, wymiana oleju z detergentami |
| Nagar na ściance i denku tłoka | Rozkład oleju w wysokiej temperaturze | Częściowo tak | Chemiczne usuwanie osadów |
| Owalizacja i stożkowość gładzi | Ubytek materiału od bocznego nacisku tłoka | Nie | Honowanie na nadwymiar plus tłoki nadwymiarowe |
| Rysy, scoring, zatarcie | Głębokie pionowe uszkodzenie ścianki | Nie | Rozwiercenie na nadwymiar, wymiana tulei lub regeneracja |
Osady i nagar na ściankach i w rowkach pierścieni
Osady w rowkach pierścieni są częściowo odwracalne, bo powstają z odkładania się produktów rozkładu oleju, a nie z ubytku metalu. Starzejący się olej reaguje z tlenem i tworzy lepkie osady, rodzaj werniksu czy lakieru, który oblepia elementy. Wysoka temperatura dokłada swoje, rozkładając olej do koksowania oleju i twardego nagaru w rowkach.
Problem robi się poważny, gdy osadów jest tyle, że blokują ruch pierścieni. Zjawisko nazywa się ring sticking. Pierścień przestaje „pływać” w rowku, między nim a gładzią pojawia się szczelina, przez którą przedostają się gazy (blow-by), rośnie zużycie oleju, a w skrajnych przypadkach pierścień może pęknąć. Tu chemia faktycznie pomaga. Detergenty i dyspergatory reagują z osadami, utrzymują je w zawieszeniu i zapobiegają zapiekaniu, a regularna wymiana oleju robi robotę profilaktycznie. Właśnie do uwalniania przywartych pierścieni i usuwania osadów z gładzi stosuje się płukankę TEC 2000, przepłukując układ olejowy przed wymianą oleju. To zaawansowana mieszanka rozpuszczalników węglowodorowych na bazie aromatycznej z pakietem dodatków, bezchlorowa i bez nafty, formułowana jako bezpieczna dla uszczelnień (pełny skład znajdziesz w kartach charakterystyki płukanek). Ważne jest jednak, żeby dobrze rozumieć, co taki zabieg robi. Płukanka pomaga usunąć osady i uwolnić zakleszczone pierścienie, ale nie odbuduje zużytej gładzi. Jeśli chcesz zrobić to poprawnie, opisaliśmy krok po kroku płukanie silnika.
Zużycie mechaniczne gładzi: owalizacja, rysy, zatarcie
Zużycie mechaniczne gładzi jest nieodwracalne, bo oznacza fizyczny ubytek materiału ze ścianki. Boczny nacisk tłoka z czasem powoduje owalizację, czyli utratę idealnie okrągłego przekroju, oraz stożkowość (taper), gdzie średnica u góry cylindra różni się od tej u dołu. Najwięcej zużycia jest zwykle w górnej części, tam gdzie pierścień zawraca i film olejowy jest najcieńszy.
Gorszy scenariusz to przegrzanie albo pęknięty pierścień, które zostawiają głębokie pionowe rysy, czyli scoring. Osobnym rozdziałem są porysowana gładź cylindra i jej objawy, między innymi spalanie oleju, które szerzej omawiamy w osobnym wpisie. W takich przypadkach chemia jest bezradna. Ratunkiem jest boring, czyli rozwiercenie cylindra na nadwymiar i montaż większych tłoków oraz pierścieni, albo wymiana tulei. Po rozwierceniu i tak wykonuje się honowanie, żeby usunąć szczyty, ujednolicić ściankę i nadać jej teksturę pod nowe pierścienie. To już regeneracja, a nie czyszczenie, i tu przebiega twarda granica między tym, co da się wypłukać, a tym, co trzeba obrobić na obrabiarce.
Najczęstsze pytania
Czy płukanka naprawi zużyty cylinder?
Nie. Płukanka usuwa osady i uwalnia zakleszczone pierścienie, ale nie odbuduje ubytku materiału w gładzi. Owalizację, stożkowość czy głębokie rysy naprawia się wyłącznie mechanicznie, przez rozwiercenie na nadwymiar lub wymianę tulei.
Czym różni się tuleja mokra od suchej?
Kryterium jest kontakt z płynem chłodzącym. Mokra tuleja styka się z cieczą bezpośrednio i lepiej odbiera ciepło, sucha przylega do bloku i oddaje ciepło przez niego. Mokre stosuje się głównie w dieslach i silnikach mocno obciążonych, bo łatwiej je wymienić.
Po co honuje się gładź cylindra?
Honowanie ustala średnicę i nadaje ściance wzór krzyżowy, który trzyma film olejowy. Dzięki temu tłok nie pracuje na sucho, pierścienie mają szczelność, a nowe pierścienie mogą się dotrzeć. Bez tego wzoru olej nie utrzymałby się na ściance.
Co oznacza niska kompresja w jednym cylindrze?
Zwykle to problem lokalny: zużyty lub zapieczony pierścień, przypalony albo wygięty zawór, uszkodzone gniazdo czy uszkodzony tłok. Test mokry pomaga rozróżnić: jeśli po dodaniu oleju kompresja rośnie, winne są pierścienie, jeśli nie, szukaj problemu w zaworach lub uszczelce.
Ile cylindrów powinien mieć silnik?
Nie ma jednej dobrej liczby. Więcej cylindrów daje więcej aktów spalania, czyli potencjalnie więcej mocy i płynniejszą pracę, ale też większy rozmiar i koszt. To kompromis, dlatego spotyka się jednostki od jednocylindrowych po kilkunastocylindrowe.
Czy osady w cylindrze da się usunąć bez rozbierania silnika?
Częściowo tak. Osady i werniks w rowkach pierścieni reagują z detergentami i dyspergatorami, więc czyszczenie chemiczne oraz regularna wymiana oleju potrafią uwolnić zakleszczone pierścienie. Zużytego materiału gładzi nie da się w ten sposób odbudować.
Z czego robi się ściankę cylindra?
Najczęściej z żeliwa szarego, które jest odniesieniem trwałości, albo w blokach aluminiowych ze stopu Alusil czy powłoki Nikasil. Alusil odsłania w obróbce twarde kryształy krzemu trzymające olej, a Nikasil to trwała powłoka niklu z węglikiem krzemu.
